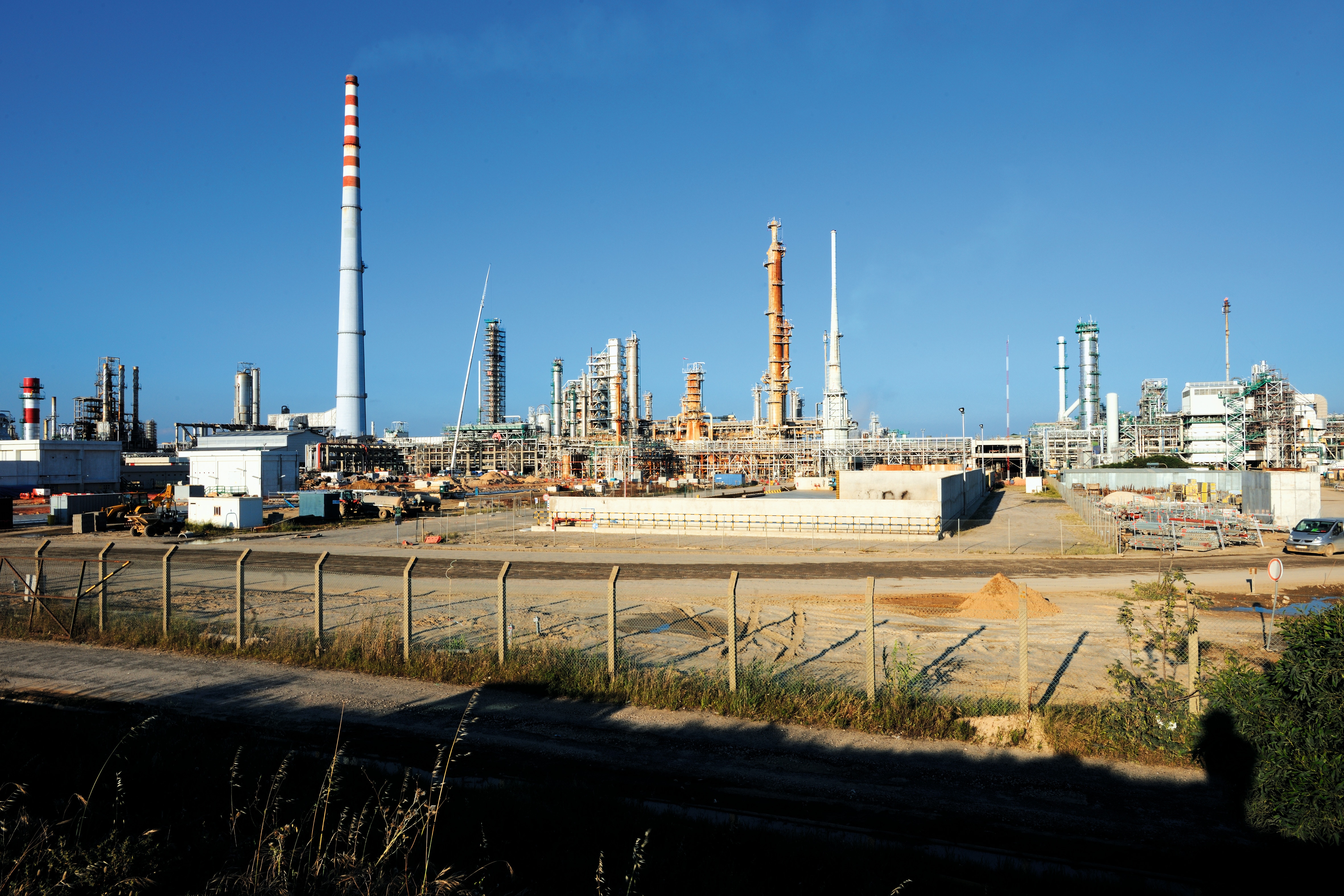

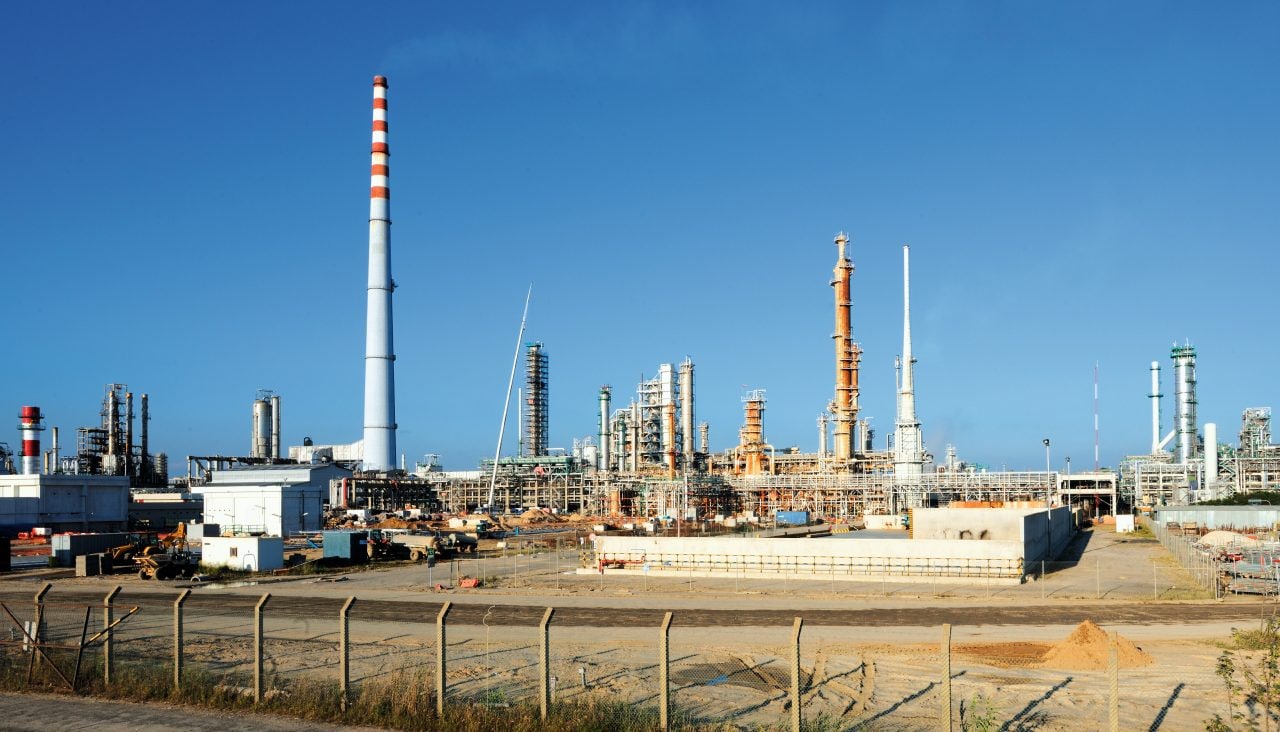

Sines, Portugal, Oil, Gas, Chemical, Refinery

在腐蚀环境进行钢紧固

喜利得为钢材紧固提供了一系列更快、更可靠、更高效的解决方案

非常适合腐蚀环境,例如能源和工业部门中的环境。

当您认为您的大中型项目,可能需要多达100,000个紧固件来将组件连接到结构钢时,似乎早就应该有一种更快的耐腐蚀紧固方法。 由于规模庞大,在腐蚀环境中工作的设计工程师和承包商(例如石油和天然气、石化、电力和公用事业项目),将乐于接受这种更快、更有效地将组件紧固到结构钢的方法。 此外还有一项额外的挑战,即组件(如格栅、支柱、导管、电缆桥架、管道、电气箱、仪表板支架等)和紧固件经常暴露在恶劣的天气、污染和沿海环境中,因此需要防腐。 根据具体环境,结构钢可以热浸镀锌或涂上油漆,以做到充分防腐。 但在紧固组件时,设计工程师和承包商必须确保结构钢的防腐蚀功能不受损害。 在这些条件下使用传统紧固方法,包括焊接、贯穿螺栓连接和装夹。 在本编辑文章中,我们将把这些方法与喜利得钢紧固方法进行比较,并展示喜利得如何帮您节省时间和金钱。

钢组件腐蚀

什么是腐蚀?

腐蚀是金属与其所在环境之间的物理化学相互作用,其将使金属性质发生变化,并可能导致金属、金属所在环境或由其所组成的技术系统功能严重受损(见ISO 8044:2010)。 在建筑和工程中,腐蚀可能对由碳钢、不锈钢、锌、铜和铝等金属制成的结构和紧固件产生重大影响。 据估计,世界钢铁年产量中约有五分之一是用来替换因腐蚀而损坏的零件。 虽然这造成了相当大的经济损失,但更大的问题在于安全风险,因为腐蚀可能导致紧固系统失效。

传统钢紧固方法

焊接

Fastening on Steel with X-BT and S-BT

表面处理

  • 用角磨机等耗时方法制备涂层钢,会产生大量火花,这可能会产生危险
Fastening on Steel with X-BT and S-BT

将槽焊接到钢结构上

  • 需要有经验且经过认证的焊工,还需要外部电源,一些工作场所可能很难做到这些。在某些场地,可能需要动火作业许可证和消防值班员才可动工。工序取决于天气。
Fastening on Steel with X-BT and S-BT

净化和重新喷漆

  • 需要等到焊接区域冷却后,才能喷涂。石油和天然气行业常用的多层涂层,加上干燥时间,这可能需要3到6天。因此,这种返工方法既昂贵又耗时

贯穿螺栓连接

Fastening on Steel with X-BT and S-BT

多步钻孔

  • 钻孔过程是否耗时取决于从钻孔中暴露出来的钢材的厚度与硬度。钢材必须适当涂覆以防止腐蚀。
Fastening on Steel with X-BT and S-BT

将槽固定到位

  • 需同时到达两侧。安装人员需要使用极易掉落或丢失的小零件,如螺母、垫圈和螺栓

夹具

Fastening on Steel with X-BT and S-BT

定位夹具和槽

  • 由于夹具需要定位在结构钢的特定方向,因此限制了组件的连接方向。需要同时到达结构钢的两侧。尤其是对于热浸镀锌或不锈钢耐腐蚀夹具,这将耗费非常高的材料成本
Fastening on Steel with X-BT and S-BT

完成紧固

  • 适当拧紧是有必要的,但是过度拧紧可能会损坏钢材涂层。如果夹具处于振动状态,则可能需要定期维护。

创新的喜利得钢紧固方法

喜利得提供了多种针对各种腐蚀环境而定制的方法,这些方法有助于减免传统方法的缺点。 喜利得根据腐蚀环境以及基材的类型和厚度,提供了三种不同的紧固方案。 这些解决方案有助于保持结构钢的耐腐蚀性,以及与非结构组件的连接。

三种快速可靠的钢紧固方法

尖头紧固的钢材横截面

尖头紧固

以尖头不锈钢紧固件,通过直接紧固机具驱动进入基材的紧固技术。这种技术可完成高质量的连接。 这种技术适用于高频紧固,几秒钟内便可完成紧固。不锈钢紧固件适用于轻度腐蚀环境,在这种环境下,紧固件可穿透基底钢。

钝头紧固的钢材横截面图

钝头X-BT紧固

以带有光滑圆柱或圆锥柄的钝头不锈钢紧固件,通过直接紧固机具驱动进入基材上的预钻孔,是革命性紧固技术。这种技术可完成高质量的连接。 在非贯穿应用中不会损坏防腐涂层。在不到2分钟时间内即可完成紧固。双相不锈钢紧固件适用于高腐蚀环境。 用于轻度腐蚀环境的纤维增强聚合物(FRP)/双相不锈钢紧固件。

钝头螺钉紧固的钢材横截面图

S-BT钝头螺钉紧固

通过扭矩控制螺丝刀,将带有螺纹柄的钝头不锈钢紧固件打入基材的预钻孔中,是革命性的紧固技术。这种技术可完成螺纹连接。 在非贯穿应用中不会损坏防腐涂层。在不到2分钟时间内即可完成紧固。双相不锈钢紧固件适用于高腐蚀环境。 用于轻度腐蚀环境的双相涂层碳钢紧固件。

观看钝头螺钉视频

相对于传统方法的优势

使用角磨机制备涂层钢
1 / 7
无需制备基材,亦无需返工

与焊接或螺栓连接不同,喜利得紧固解决方案无需制备基材,也不需要在紧固后返工。 因此,其整体安装速度更快,同时提供了可靠的防腐蚀保护。

将槽焊接到钢结构上
2 / 7
无需技能娴熟的焊工

任何接受过相应训练的操作员均可完成喜利得钝头对钢的紧固工作,不一定需要经过认证的焊工。 因此,承包商可以将焊工部署到必须开展焊接工作的其他关键应用中。

装夹需要同时到达钢材的两侧
3 / 7
只需到达钢材的一侧

与螺栓连接或装夹不同,喜利得紧固解决方案无需同时到达钢的两侧。 因此,操作员无需将手指放入狭小的空间,这也进一步提高了作业的安全性。

使用喜利得直接紧固钉枪进行紧固
4 / 7
不受天气影响,不需要外部电源

喜利得尖头解决方案适用于直接紧固钉枪,因此可以在任何天气条件下使用。 钝头解决方案所用的充电式钻头,是为恶劣工地条件而特制,因此几乎可以在任何天气下使用。 此外,充电式工具由22V锂离子电池供电,因此无需使用电网电源。

喜利得钢紧固获得的行业认证标志
5 / 7
已经过测试并获得批准

喜利得为不同厚度和强度的基底钢,提供了全面的技术数据。 国际编码理事会评估服务(ICC-ES)和行业批准(包括但不限于美国海运局(ABS))为这些数据提供了支持。 此外,喜利得钝头螺钉紧固技术已经过测试,并已获批可用于铝基材料。

使用检验仪检查紧固件是否正确嵌入
6 / 7
安装质量易于检查

安装后,喜利得尖头和钝头紧固件均可通过目视检查或检查仪表轻松进行检查。

横截面图显示,钝头紧固不会贯穿钢材
7 / 7
未贯穿或损坏钢材的背面

借助喜利得钝头技术,紧固件可以在不损坏防腐蚀涂层的情况下完成紧固,这使其成为高腐蚀环境下的理想选择。

哪种技术适合我?

X-ST-GR M8/10 P8

尖头紧固

基材钢最小厚度:6 mm;是否穿透:是;所需工具:DX 5或DX 450或DX 460;可用螺纹直径:M8;紧固件材料:SS A2同等材料

X-ST-GR M8/10 P8

钝头X-BT紧固

基材钢、不锈钢、铸铁最小厚度8 mm;是否穿透:否;所需工具:SF BT A22和DX 351-BT(G);可用螺纹直径:M6、W6、M8、M10、W10;紧固件材料:SS A4同等材料和FRP(X-BT-MF)

X-ST-GR M8/10 P8

S-BT钝头螺钉紧固

基材钢、不锈钢、铸铁最小厚度8 mm;是否穿透:否;所需工具:SF BT A22和DX 351-BT(G);可用螺纹直径:M6、W6、M8、M10、W10;紧固件材料:SS A4同等材料和FRP(X-BT-MF)

主要应用

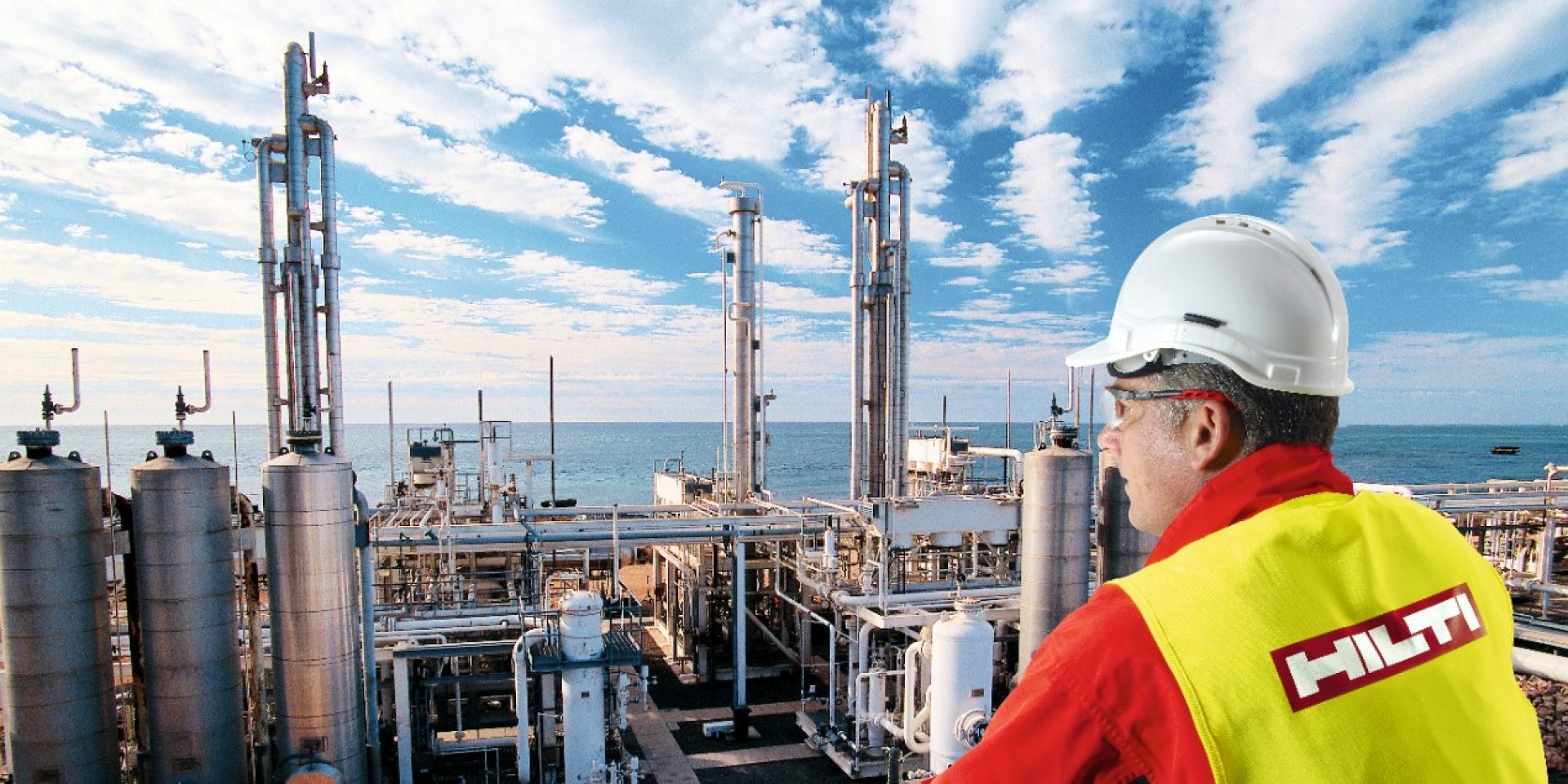

建筑中的腐蚀对成本和安全有很大影响,尤其是污染严重的室外沿海地区。

建筑中的腐蚀

考虑工地的腐蚀为何如此重要?

更多资讯

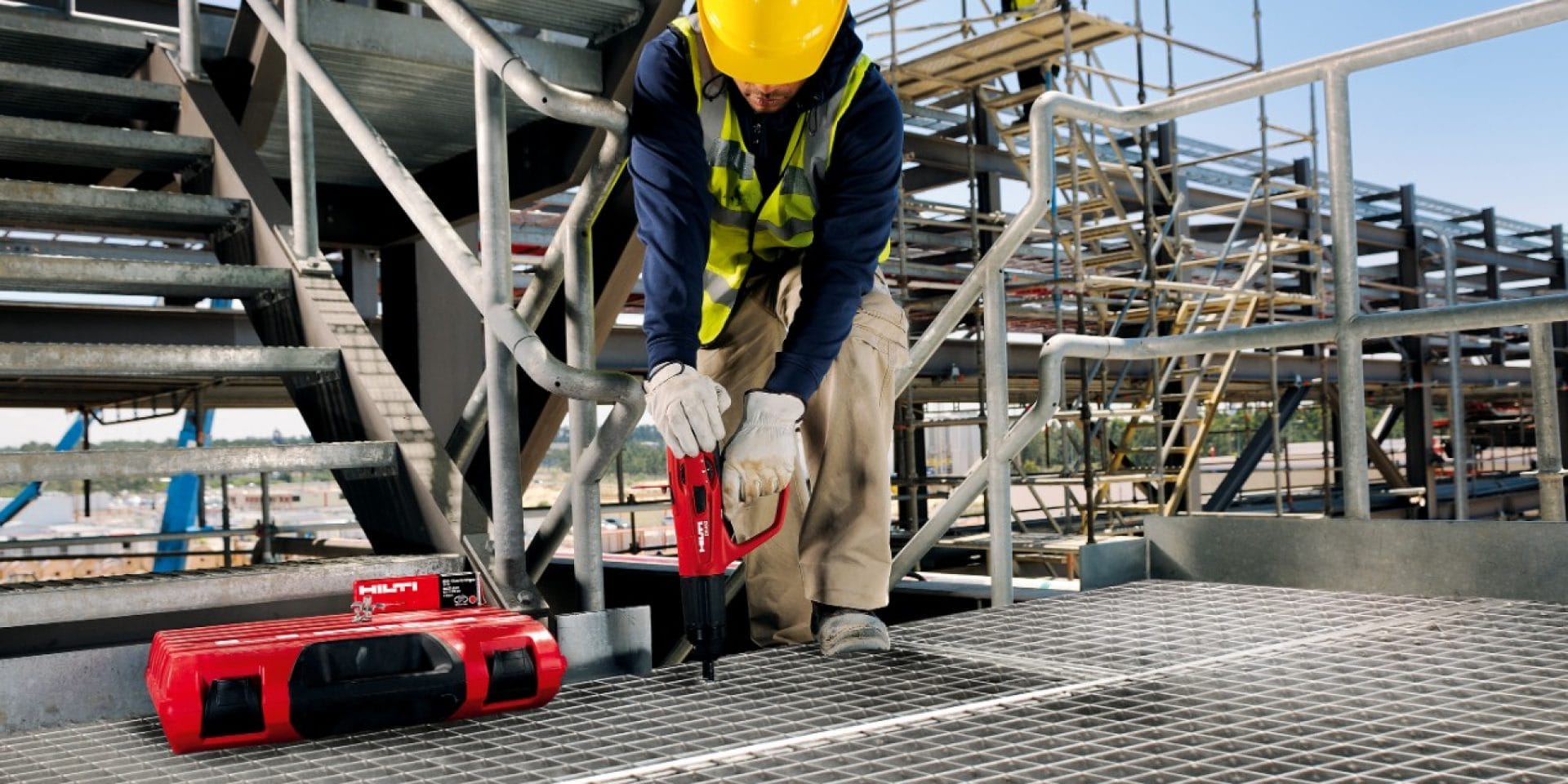

使用喜利得直接紧固工具来固定格栅和格子板

固定格栅和格子板

各种耐腐蚀和抗振动的紧固解决方案,无需装夹、焊接和贯穿螺栓连接。

更多资讯

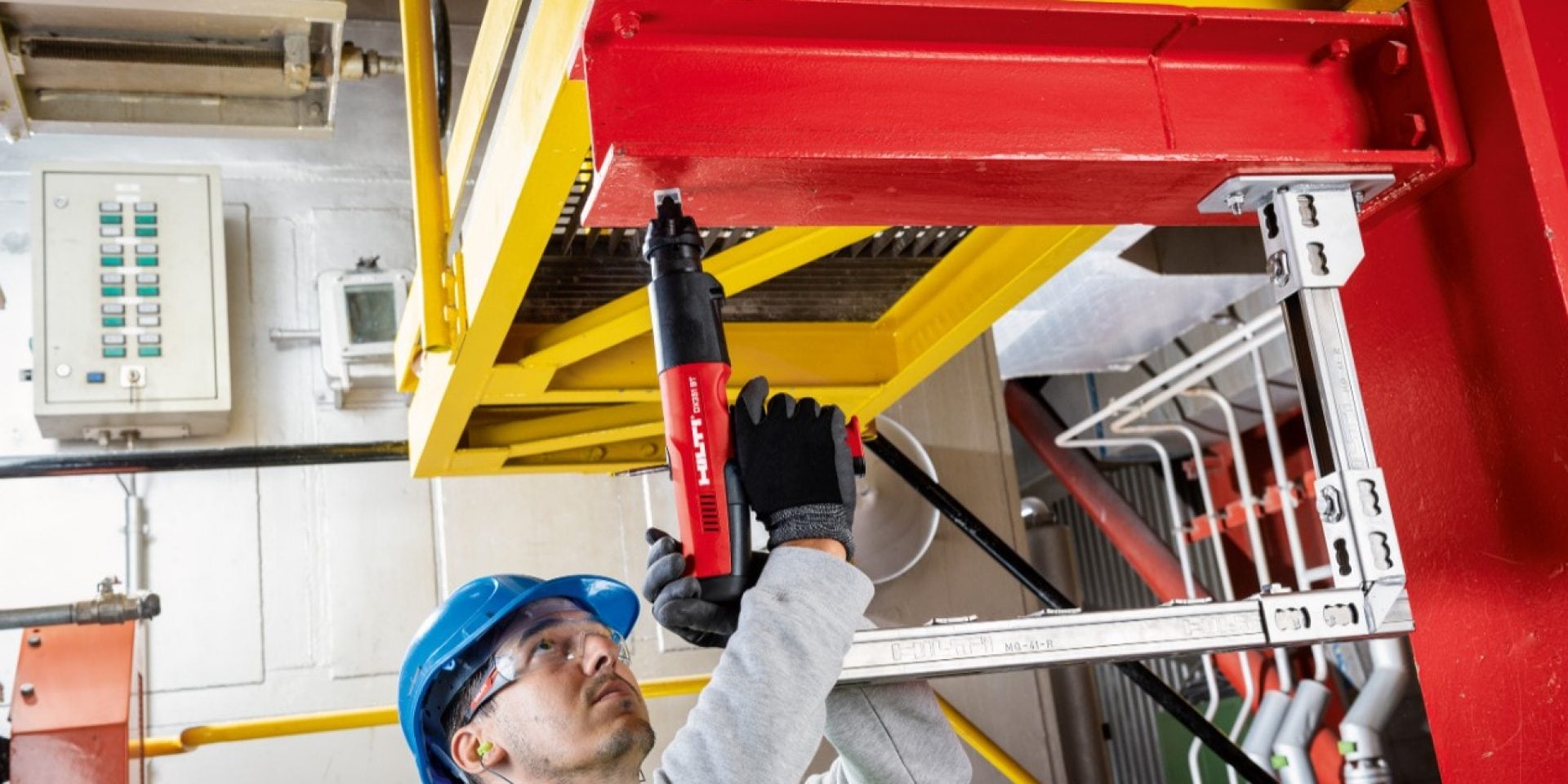

使用喜利得直接紧固工具将电气元件固定到钢材上

将模块化支架和电气元件紧固到钢材上

将电气箱、面板、支架、电缆槽、电缆梯和其他电气元件紧固到钢材上。 我们的紧固件同时也与喜利得模块化支架系统兼容。

更多资讯

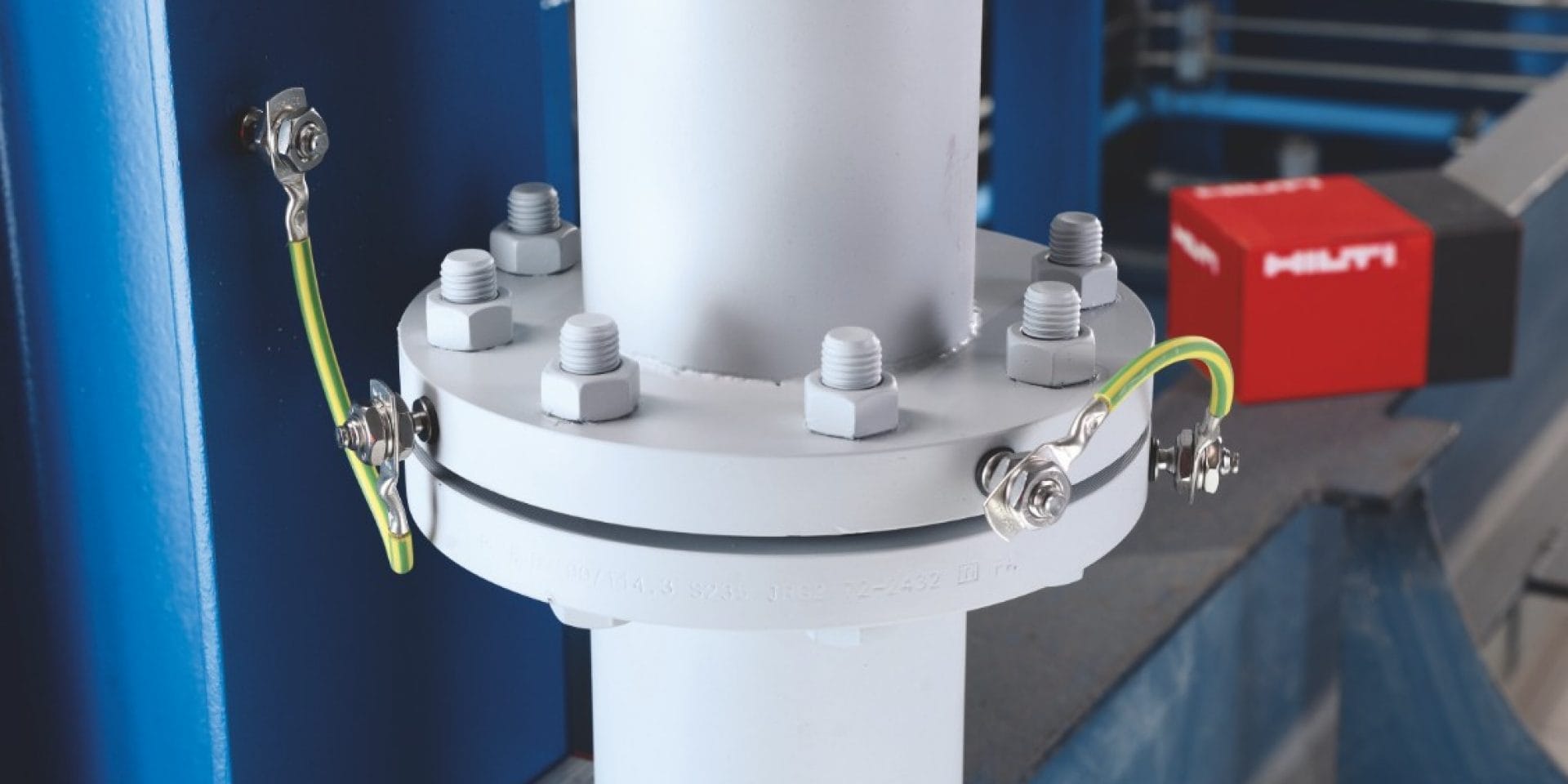

用于接地、粘接和防雷的喜利得紧固件

电气连接

接地、粘接和防雷用紧固件。
